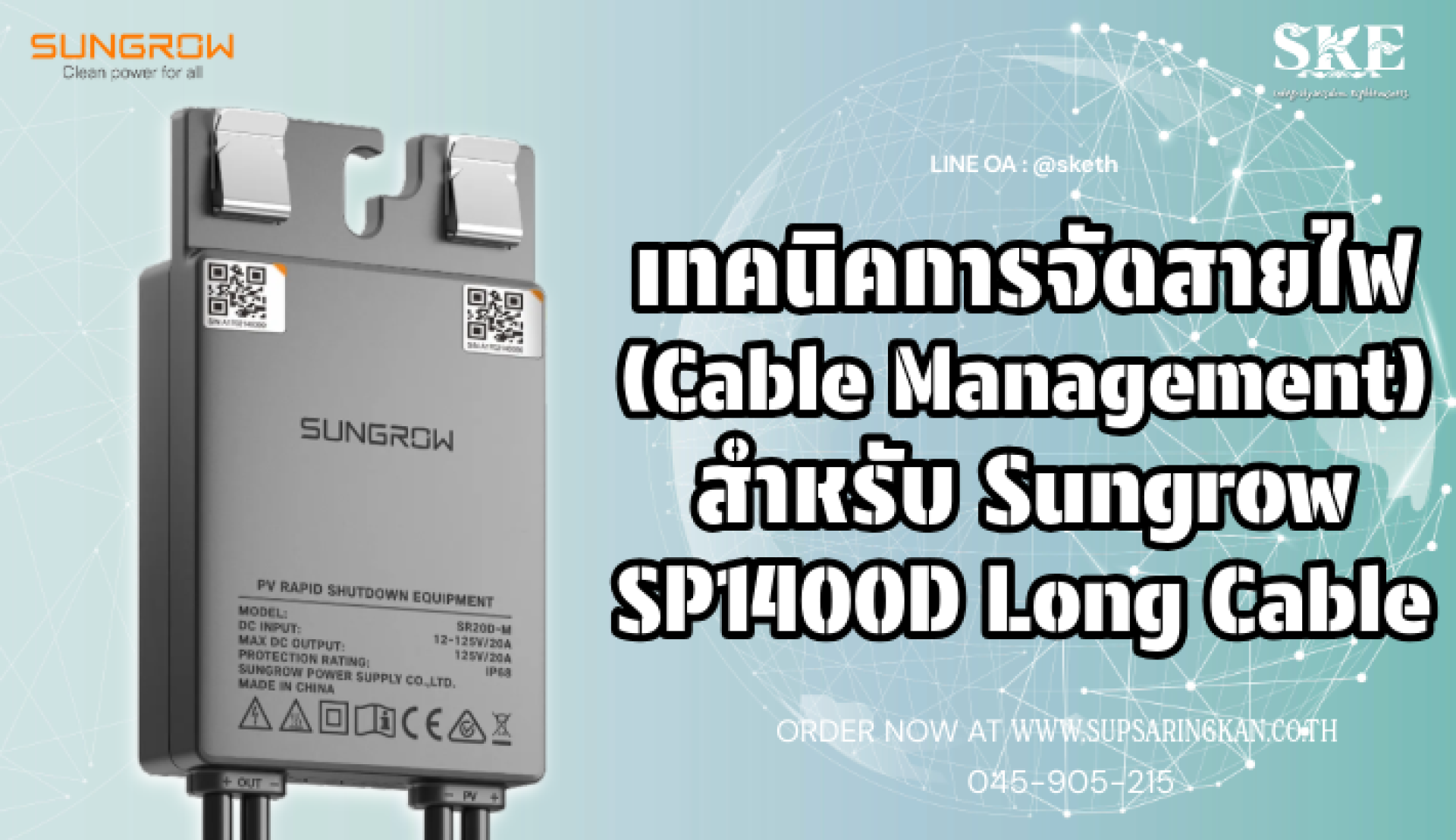

เทคนิคการจัดสายไฟ (Cable Management) สำหรับ Sungrow SP1400D Long Cable | SKE Solar

Miss Kaewthip

อัพเดทล่าสุด: 4 ธ.ค. 2025

791 ผู้เข้าชม

Solar cells

SUNGROW

OPTIMIZER I 1400W I 600W

Pro Installation Tip

เทคนิคจัดสายไฟ (Cable Management)

สำหรับ Sungrow SP1400D (Long Cable)

รุ่น "สายยาว" ให้ความยืดหยุ่นสูง... แต่ถ้าเก็บไม่ดี คือหายนะ!
เรียนรู้วิธีจัดการสายให้ "เนี๊ยบ ปลอดภัย และประหยัด" แบบมืออาชีพ

ทำไมรุ่นนี้ถึง "ปราบเซียน"?

SP1400D มาพร้อมสาย Output ยาวถึง 2.2 เมตร (เพื่อรองรับการต่อข้ามแผง)
หากคุณติดตั้งแบบปกติ (Daisy Chain) สายจะเหลือกองยาวมาก ทำให้เกิดปัญหาสายห้อยแตะหลังคา (Roof Abrasion) หรือน้ำขังที่ขั้วต่อ

เทคนิคที่ 1: เดินแบบ "กระโดดกบ" (Leapfrog)

นี่คือท่าไม้ตายของรุ่นสายยาว! แทนที่จะต่อเรียง 1-2-3 เราจะต่อแบบ "ข้ามแผง" เพื่อใช้ความยาวสายให้เป็นประโยชน์ และลดการใช้สาย DC Home Run ขากลับ

ขาไป (สีน้ำเงิน): ต่อแผงคี่ (1 3 5...)
ขากลับ (สีส้ม): ต่อแผงคู่ (...6 4 2) กลับมาที่เดิม

ผลลัพธ์: ประหยัดสาย DC 20-30% และสายไม่กองพื้น

เทคนิคที่ 2: เก็บสายส่วนเกิน (Excess Cable)

ห้ามทำ: ขดเป็นวงกลม (Coiling)

การม้วนสายเป็นวงกลมแน่นๆ จะทำให้เกิด "เหนี่ยวนำไฟฟ้า" (Induction) และความร้อนสะสม ซึ่งอาจรบกวนสัญญาณสื่อสารของ Optimizer ได้

ต้องทำ: เลข 8 หรือ โบว์ (Figure-8)

พับสายเป็นรูปเลข 8 หรือพับทบกัน (Butterfly) แล้วรัดด้วย Cable Tie เพื่อหักล้างสนามแม่เหล็ก และลดสัญญาณรบกวน

Checklist ช่างมือโปร

ใช้ Stainless Steel Cable Clip ยึดสายกับโครงแผง (ห้ามใช้เคเบิ้ลไทร์พลาสติกตากแดด)
หัว MC4 ต้องลอยจากพื้นหลังคา (ป้องกันน้ำขัง)
รัศมีการงอสาย (Bending Radius) ต้องไม่หักศอกจนเกินไป (> 4 เท่าของเส้นผ่านศูนย์กลางสาย)

บริษัท ทรัพย์ศฤงคาร เอ็นจิเนียริ่ง จำกัด (SKE Solar)

Authorized Dealer และตัวแทนติดตั้ง Sungrow อย่างเป็นทางการ

045-905-215 LINE: @sketh Facebook เว็บไซต์

️ คำเตือน: ห้ามคัดลอก ดัดแปลง หรือนำเนื้อหาไปใช้โดยไม่ได้รับอนุญาต
