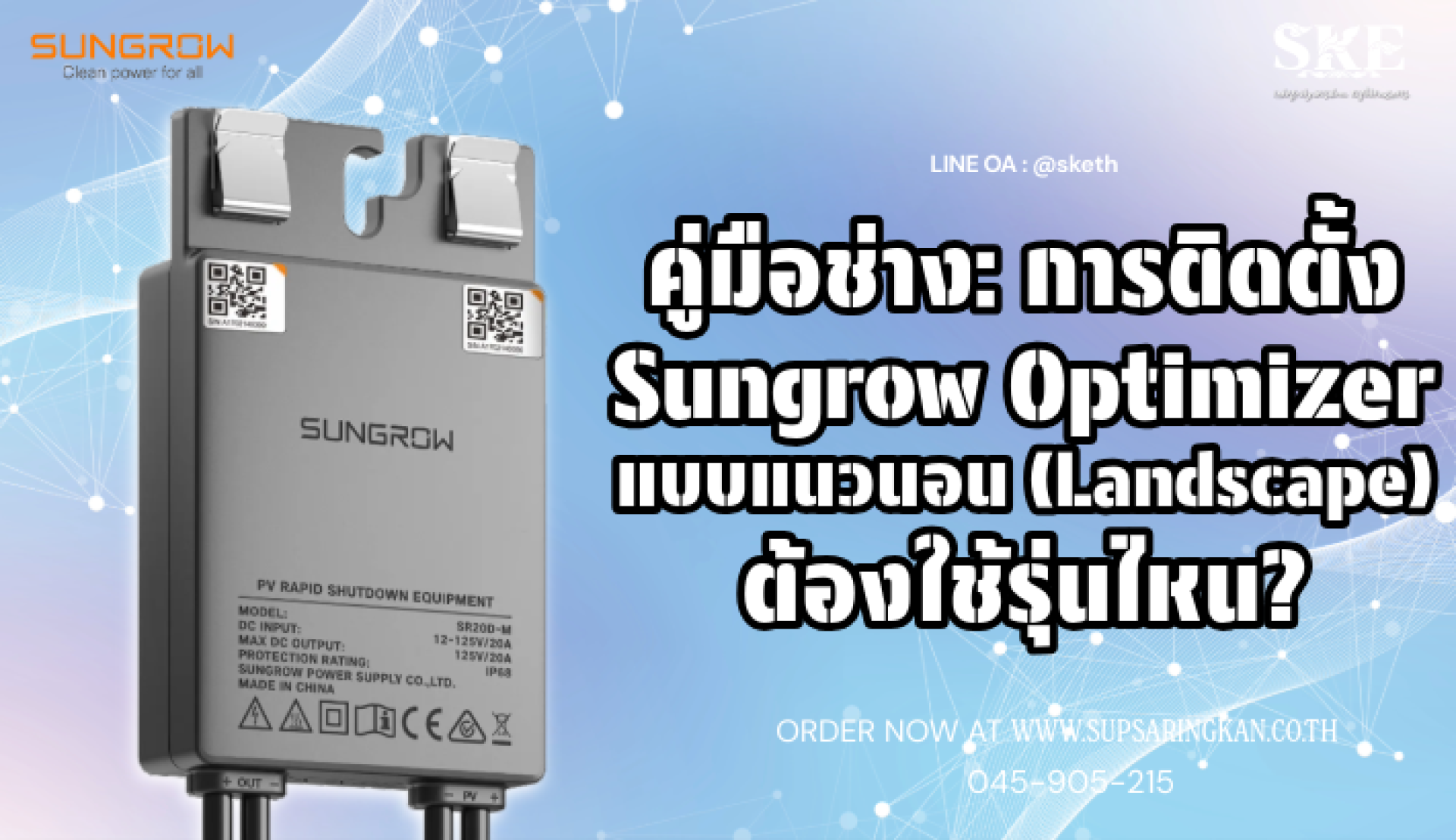

คู่มือช่าง: ติดตั้ง Sungrow Optimizer แนวนอน (Landscape) ต้องใช้รุ่นไหน? | SKE Solar

Miss Kaewthip

อัพเดทล่าสุด: 4 ธ.ค. 2025

628 ผู้เข้าชม

Solar cells

SUNGROW

OPTIMIZER I 1400W I 600W

ติดตั้งแผง "แนวนอน" (Landscape)

ต้องใช้ Optimizer รุ่นไหน? สายถึงจะพอ

ปัญหาคลาสสิกของหน้างาน: "วางแผงแนวนอนแล้วสาย Optimizer ตึงเปรี้ยะ หรือเสียบไม่ถึง"
บทความนี้มีคำตอบและเทคนิคการแก้ปัญหาให้ช่างมือโปรครับ

ทำไมรุ่นปกติ (สายสั้น) ถึงใช้ไม่ได้?

ระยะห่างของจุดต่อสาย (Junction Box) เปลี่ยนไปตามทิศทางการวางแผง

แนวตั้ง (Portrait)

J-Box อยู่ใกล้กัน (ระยะ ~30 cm)

สายสั้น (1.2m) เอาอยู่

แนวนอน (Landscape)

J-Box ห่างกันตามความยาวแผง (~2 เมตร)

สายสั้นเสียบไม่ถึง!

2 รุ่นที่ SKE Solar แนะนำสำหรับงาน Landscape

ทางเลือกที่ 1: SP600S (LC) รุ่นสายยาวพิเศษ (Long Cable)

ความยาวสาย: ~2.2 เมตร
การใช้งาน: 1 Optimizer ต่อ 1 แผง
เหมาะสำหรับ: หลังคาที่ต้องการความละเอียดสูง หรือการวางแผงแบบผสม

RECOMMENDED

ทางเลือกที่ 2: SP1400D รุ่น 2-in-1 (Dual Module)

ความยาวสาย: ออกแบบมาเพื่อข้ามแผงโดยเฉพาะ
การใช้งาน: 1 Optimizer ต่อ 2 แผง
จุดเด่น: ประหยัดต้นทุนกว่า 30% และติดตั้งเร็วกว่า

เทคนิคเดินสาย "Leapfrog" (กระโดดกบ)

สำหรับการวางแนวนอน การเดินสายแบบ 1->2->3 จะทำให้ต้องใช้สาย DC Extension ยาวมากในการวนกลับ (Homerun)
ช่างมือโปรจะใช้เทคนิค Leapfrog เพื่อประหยัดสาย

[ พื้นที่สำหรับวางรูป Diagram: Leapfrog Wiring ] (ต่อแผง 1->3->5... แล้ววนกลับ 6->4->2)

วิธีการ:

ต่อ Optimizer ข้ามแผงเว้นแผง (เช่น แผงที่ 1 ไป 3, 3 ไป 5)
เมื่อสุดแถว ให้วนกลับมาเก็บแผงคู่ที่เว้นไว้ (เช่น 6 กลับมา 4, 4 กลับมา 2)
ผลลัพธ์: ขั้วบวกและขั้วลบจะมาจบที่ต้นทางพอดี ไม่ต้องลากสายยาวกลับมา

ก่อนสั่งของ... เช็กให้ชัวร์!

ระบุในใบสั่งซื้อเลยว่า "ขอรุ่น Long Cable" (ถ้าใช้ SP600S)
หรือเลือก SP1400D ไปเลย จบง่ายกว่า
เตรียม Stainless Cable Clip ให้พอดี เพื่อเก็บสายส่วนเกินไม่ให้ห้อยแตะหลังคา
