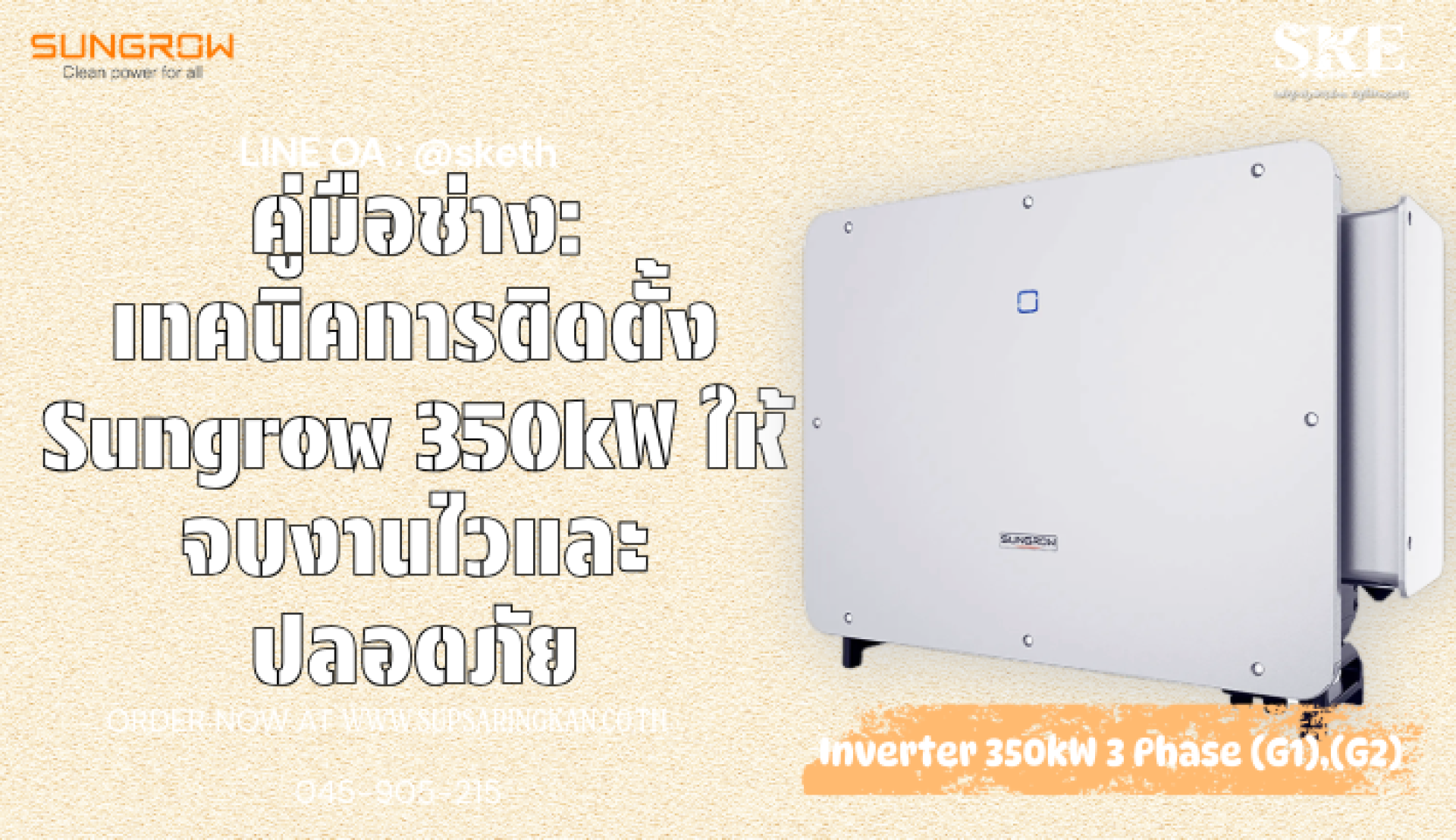

คู่มือช่าง: วิธีติดตั้ง Sungrow 350kW (SG350HX) ให้จบงานไว ปลอดภัย 100% | SKE Solar

️ INSTALLATION MANUAL

คู่มือช่าง: เทคนิคติดตั้ง Sungrow 350kW
ให้จบงานไวและปลอดภัย

เวลาคือต้นทุน... บทความนี้จะเผย "Pro Tips" จากทีมวิศวกร SKE Solar ในการติดตั้ง Inverter รุ่นใหญ่ ให้รวดเร็ว ถูกต้องตามมาตรฐาน และผ่านการตรวจรับงาน (Commissioning) ได้ในรอบเดียว

1 เตรียมความพร้อม (Preparation)

️
เครื่องจักรยก (Lifting Gear)

SG350HX น้ำหนักประมาณ 110+ กก. ห้ามยกด้วยมือเปล่าเด็ดขาด ต้องเตรียมรอกโซ่ (Chain Block) หรือรถโฟล์คลิฟท์ให้พร้อม


หัวย้ำสาย MC4 (Crimping Tool)

ใช้คีมย้ำมาตรฐานสำหรับขั้ว Evo2 เท่านั้น เพื่อป้องกันจุดต่อหลวม (Hotspot) ซึ่งเป็นสาเหตุหลักของไฟไหม้


ระยะห่าง (Clearance)

เว้นระยะด้านข้างอย่างน้อย 200mm และด้านบน/ล่าง ตามคู่มือ เพื่อให้ลม Flow ผ่าน Heat Sink ได้ดีที่สุด

ขั้นตอนการติดตั้ง (Step-by-Step)

STEP 01: Mounting

ติดตั้งขาแขวน

ยึด Bracket กับโครงสร้างให้แน่นหนา ตรวจสอบระดับน้ำ (Leveling) ให้ตรงเป๊ะ เพื่อป้องกันเครื่องเอียงซึ่งอาจส่งผลต่อการกันน้ำ (IP Rating) ในระยะยาว

STEP 02: AC Wiring

เข้าสาย AC (สายเมน)

SG350HX รองรับสายอลูมิเนียมขนาดใหญ่ได้ (ประหยัดงบ) ให้ใช้ Torque Wrench ขันน็อตตามค่าแรงบิดที่กำหนด (เช็คในคู่มือ) และมาร์คสีหัวน็อตทุกตัว

STEP 03: DC String

เสียบสาย DC

ตรวจสอบขั้วบวกลบ (Polarity) ให้ชัวร์ก่อนเสียบ! และอย่าลืมปิดจุกกันน้ำ (Sealing Cap) สำหรับช่อง DC ที่ไม่ได้ใช้งาน กันมด/แมลงเข้า

STEP 04: Communication

ระบบสื่อสาร

ต่อสาย RS485 แบบ Daisy Chain หรือใช้ Wi-Fi/EyeM4 Stick เสียบที่ใต้เครื่อง ตั้งค่าผ่านแอป iSolarCloud ได้ทันทีโดยไม่ต้องเปิดฝาเครื่อง



SKE Pro Tip:

"ก่อนจ่ายไฟเข้าระบบ (Power On) ให้ตรวจสอบความต้านทานฉนวน (Insulation Resistance) ของสาย DC ทุกสตริงก่อน เพื่อความปลอดภัยสูงสุดและป้องกัน Inverter แจ้ง Alarm"
