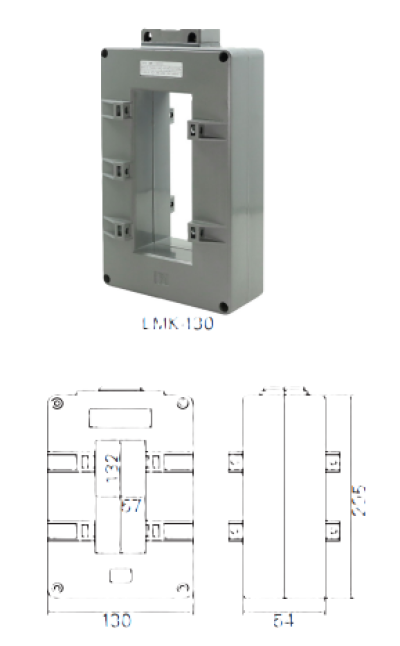

CT QUBIX LMK-130 Ratio 4000/5A Class 1.0 (45VA Ultimate Burden) Window 123x72mm (Pack 10 Pcs)
SKU : SKE-CT-LMK130-4000-5-45VA-10PCS
฿3,000
฿0
฿3,000
ราคาสมาชิก
฿0
ราคาสมาชิก
฿0
หม้อแปลงกระแสรุ่น LMK-130 อัตราทด 4000/5A กำลังขับสูงสุด 45 VA (ส่งสัญญาณไกลพิเศษ) ช่องร้อยบาร์สูง 123x72 มม. แพ็ค 10 ตัว สำหรับงาน MDB
จำนวน
รายละเอียดสินค้า
1. สเปกพิเศษ LMK-130
2. ข้อมูลจำเพาะ (Datasheet)
3. ข้อควรระวัง
พลังขับสูงสุด รุ่นใหญ่สุด (4000A)
QUBIX LMK-130 (4000/5A) รุ่นนี้คือขีดสุดของซีรีส์ LMK ที่รับกระแสได้ถึง 4000 แอมป์ เหมาะสำหรับ Main Incoming ขนาดใหญ่ พร้อมค่า Burden 45 VA ที่สูงที่สุด เพื่อการส่งสัญญาณที่แม่นยำและเสถียรที่สุด
Ultimate Burden 45 VA
กำลังขับสูงสุด 45 VA รองรับการใช้งานในสภาวะที่สายสัญญาณยาวมาก หรือมีอุปกรณ์ต่อพ่วงในวงจรเยอะโดยที่ค่าไม่เพี้ยน
Extra Height Window 72mm
ช่องขนาด 123x72 มม. *คำเตือน:* โปรดตรวจสอบขนาดบาร์ทองแดง 4000A ของท่านให้แน่ใจว่าสามารถลอดผ่านช่องนี้ได้ (เนื่องจากบาร์ 4000A มักมีขนาดใหญ่มาก)
Project Pack (10 Pcs)
จัดจำหน่ายในราคาส่ง แพ็ค 10 ชิ้น สำหรับผู้รับเหมาและโรงงานประกอบตู้ MDB ช่วยลดต้นทุนโครงการ
Technical Specifications
| Parameter | Details |
|---|---|
| Model Series | LMK-130 (High Window) |
| Current Ratio | 4000 / 5 A |
| Rated Burden | 45 VA (Ultimate Output) |
| Accuracy Class | 1.0 |
| Window Size | 123 x 72 mm |
| Quantity per Pack | 10 Pieces |
| Installation | Busbar Mounting |
มาตรฐานวิศวกรรม SKE Solar
️ ข้อควรระวัง (Critical Safety)
- Fatal Hazard: กระแส 4000A มีพลังงานมหาศาล ห้ามเปิดวงจรด้าน Secondary (ขั้ว S1, S2) ขณะจ่ายไฟเด็ดขาด จะเกิดระเบิดและประกายไฟรุนแรง
- Busbar Check (สำคัญมาก): ช่องของรุ่น LMK-130 สูง 72 มม. แต่บาร์ทองแดง 4000A มักจะใหญ่กว่านี้ **กรุณาวัดขนาดบาร์รวม (Busbar Stack) ว่าลอดผ่าน 123x72 มม. ได้หรือไม่** หากไม่ได้ แนะนำให้ใช้รุ่น **TP-816** (80x160 มม.) หรือ **Tape Wrapped CT** แทน
- Vibration Proofing: สนามแม่เหล็กจากกระแส 4000A จะสร้างแรงสั่นสะเทือนรุนแรง ต้องขันยึด CT กับบาร์ให้แน่นหนาที่สุด
สอบถามราคายกแพ็ค / สั่งซื้อ
สินค้ามีจำนวนจำกัด (ขายยกแพ็ค 10 ชิ้น)
