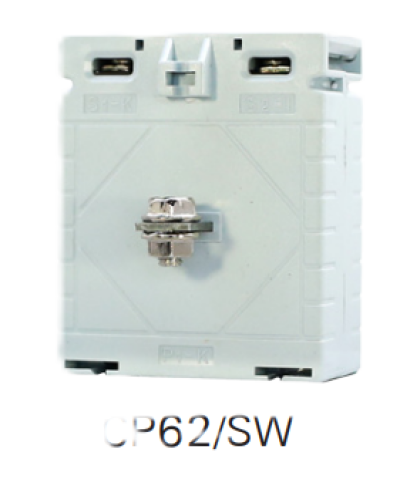

QUBIX CT CP-62/SW Wound Primary Series (5/5A - 60/5A) Class 1.0 Burden 5VA (Pack 50 Pcs)

฿650

หม้อแปลงกระแส QUBIX รุ่น CP-62/SW แบบ Wound Primary (ต่ออนุกรม) สำหรับวัดกระแสต่ำแม่นยำสูง มีให้เลือกตั้งแต่ 5/5A ถึง 60/5A แพ็คคุ้มค่า 50 ตัว

Option name 1

5/5A

10/5A

20/5A

30/5A

40/5A

50/5A

60/5A

จำนวน

ขอใบเสนอราคา

หมวดหมู่ : CT , QUBIX

แบรนด์ :QUBIX

รายละเอียดสินค้า

Wound Primary Series (Pack 50)

QUBIX CP-62/SW Series

Available Ratios: **5/5A to 60/5A** | Wound Primary Type

️ Wound Type

Class 1.0

50 PCS / Pack

1. เลือกพิกัด (Selection)

2. จุดเด่น (Wound Primary)

3. การติดตั้ง

ตารางเลือกพิกัดกระแส (Available Ratios)

CT รุ่น CP-62/SW ทุกรุ่นย่อยมีขนาดตัวถัง (Case Size) และสเปคพื้นฐาน (Burden 5VA, Class 1.0) เท่ากัน แตกต่างกันที่ขดลวดรับกระแสภายใน เลือกใช้งานตามพิกัด Amp ของเบรกเกอร์หรือโหลดจริง

Current Ratio	Burden	Class	Packing
5 / 5 A	5 VA	1.0	50 Pcs
10 / 5 A	5 VA	1.0	50 Pcs
15 / 5 A	5 VA	1.0	50 Pcs
20 / 5 A	5 VA	1.0	50 Pcs
30 / 5 A	5 VA	1.0	50 Pcs
40 / 5 A	5 VA	1.0	50 Pcs
50 / 5 A	5 VA	1.0	50 Pcs
60 / 5 A	5 VA	1.0	50 Pcs

ทำไมต้อง Wound Primary สำหรับกระแสต่ำ?

ความแม่นยำสูง (Precision)

CT แบบร้อยสาย (Window) มักจะอ่านค่าเพี้ยนเมื่อกระแสต่ำกว่า 60-100A เนื่องจากสนามแม่เหล็กน้อยเกินไป แบบ Wound Primary (มีขดลวดช่วย) จึงเป็นมาตรฐานที่ถูกต้องสำหรับงาน Control ที่กระแสต่ำ

การเชื่อมต่อ (Connection)

มีขั้วต่อ P1 (Line) และ P2 (Load) แบบสกรูน็อตให้มาพร้อมตัวถัง ทำให้การเข้าสายแน่นหนา ปลอดภัย และดูเรียบร้อย

การติดตั้งและการใช้งาน

️ ขั้นตอนการต่อสาย

1. ตัดสาย Main: ต้องทำการตัดสายไฟ Main ที่จะวัดกระแส
2. เข้าขั้ว P1-P2: ต่อสายด้านไฟเข้าที่ขั้ว **P1** และต่อสายออกไปหาโหลดที่ขั้ว **P2** (ใช้หางปลาเพื่อความแน่นหนา)
3. ต่อมิเตอร์ S1-S2: ต่อสายสัญญาณจากขั้ว **S1 และ S2** ไปยัง Amp Meter หรือ Controller
️ คำเตือน: ห้ามเปิดวงจรด้าน Secondary (S1-S2) ขณะมีกระแสไหลผ่าน P1-P2 เด็ดขาด

ขอใบเสนอราคา (ระบุพิกัดที่ต้องการ)

สินค้าขายยกแพ็ค 50 ตัว (คละรุ่นไม่ได้ใน 1 แพ็ค)

QUBIX Electrical Part CT 5A Wound Primary Bulk Pack Low Current
